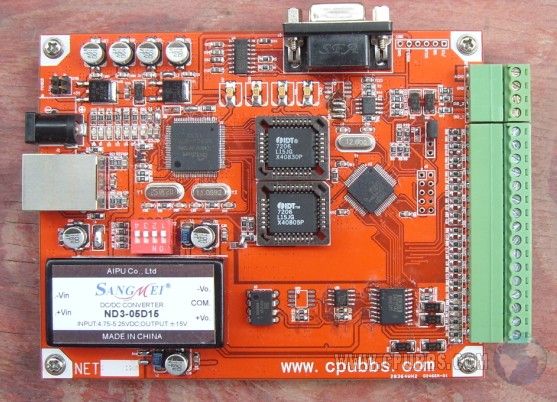

大家好，CPUBBS论坛即将推出一款以太网接口的4路DA+12路高速DI/逻辑分析仪 的数据采集卡NET0816，只要在有网络的地方，您都可以实现远程连接和控制板卡；2011-2-9

此数据采集卡其参数如下：

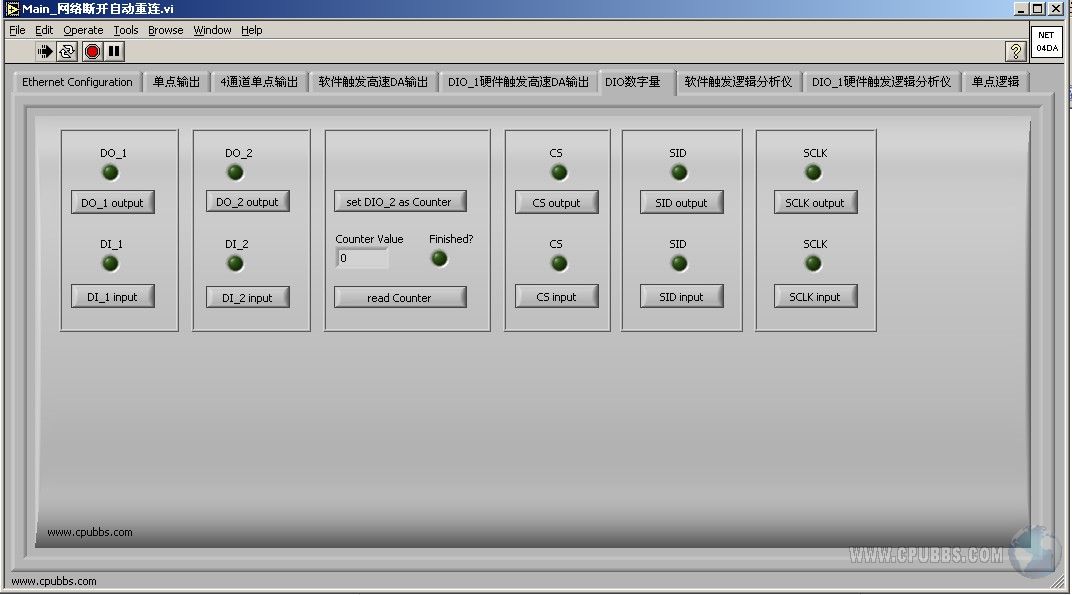

1，配置有2个DIO（均可以配置成DI，DO，其中DIO1还可以配置成外部触发采集功能【此功能可以应用在大系统中，全部采集卡的IO并在一块，然后靠一个外部脉冲触发实现全部板卡同步开始采集】，DIO2可以配置成计数器功能）；(CS，SID，SCLK配置成普通IO用，可以达到5个DIO)；

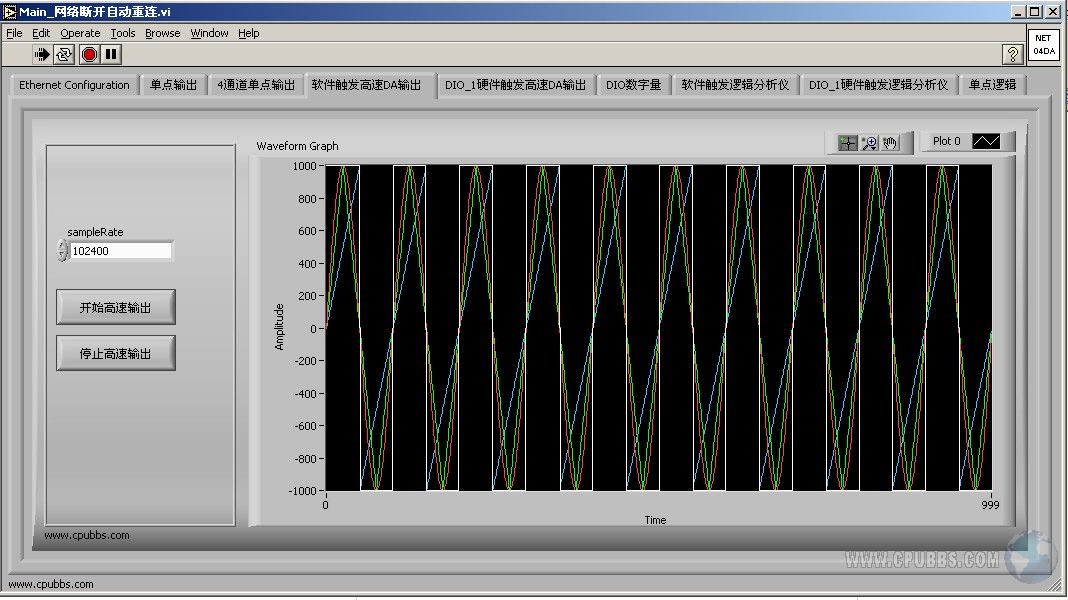

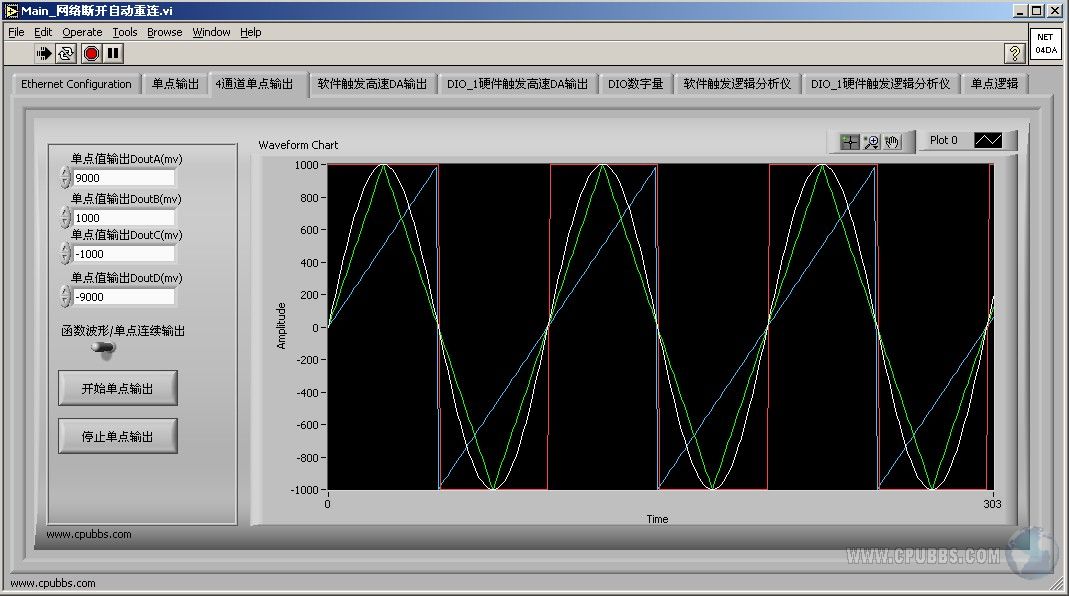

2，12位AD转换器；±10V的量程；4路独立DA输出；每通道采样率(刷新率)均为100KSPS；DA缓冲容量为8000Byte，每通道有2000Byte，即每通道可缓冲1000个输出值；

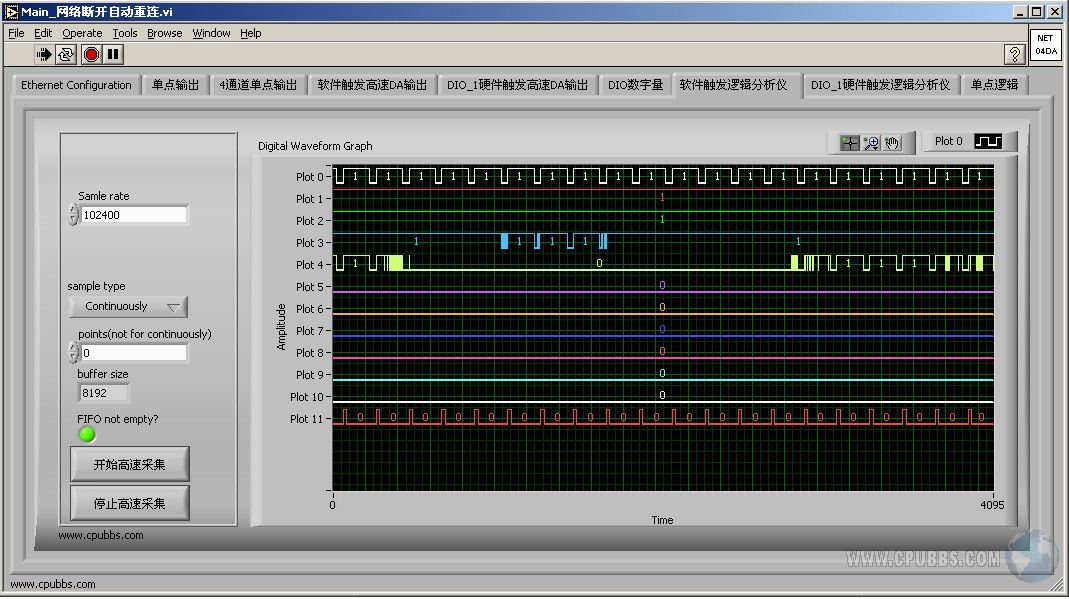

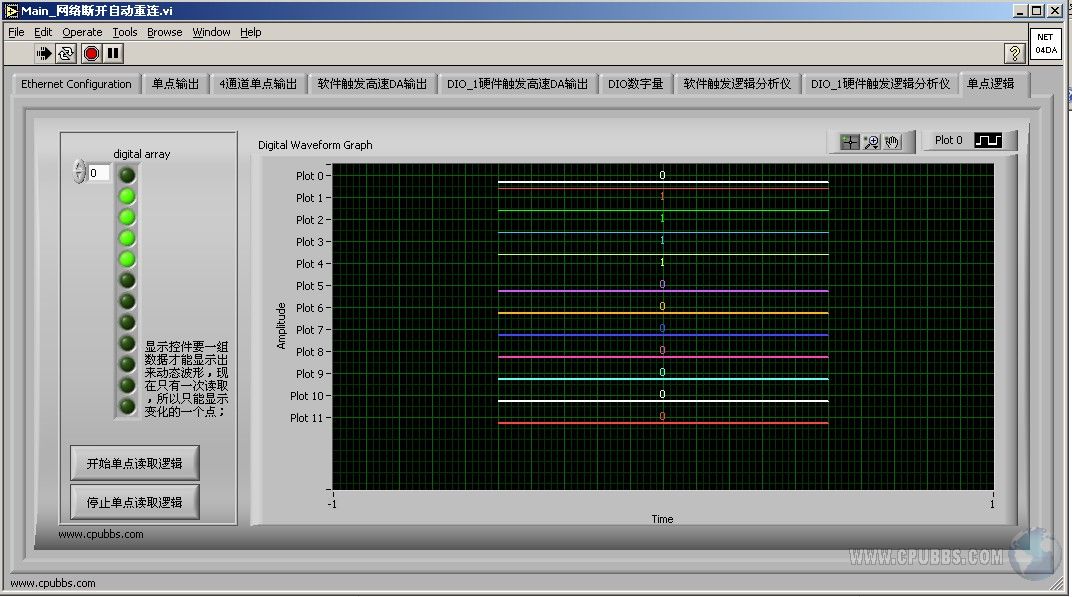

3，12路高速DI/逻辑分析仪，12路同步采集，每路采样率均为100KSPS；带有2片硬件缓冲FIFO，总容量为2*16384*9；

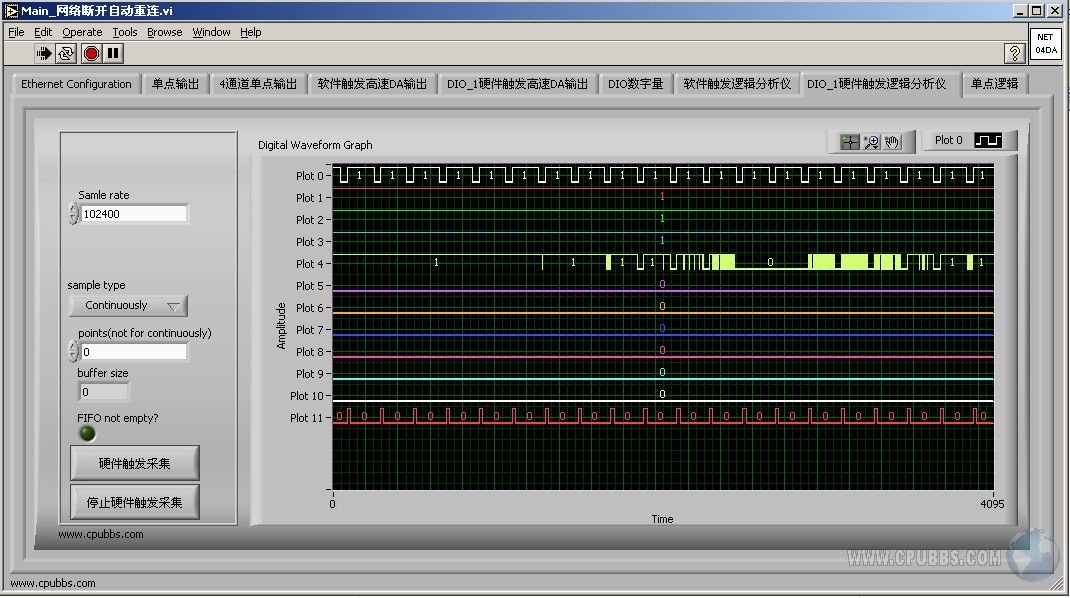

4，可软件触发采集/输出，也可以外部DIO1脉冲触发采集；

5，外形尺寸：129.3mm*100.9mm；

6，集成一个加密狗，用户可以使用它来保护自己的劳动成果，就算有其他人拿了您的应用程序，以及向我们购买了采集卡，如果密码没经过您修改写入，他一样无法正常使用（在您使用了板载的加密狗的情况下），最大程度保护了您的劳动成果，同样也为您节省成本另购一个加密狗；

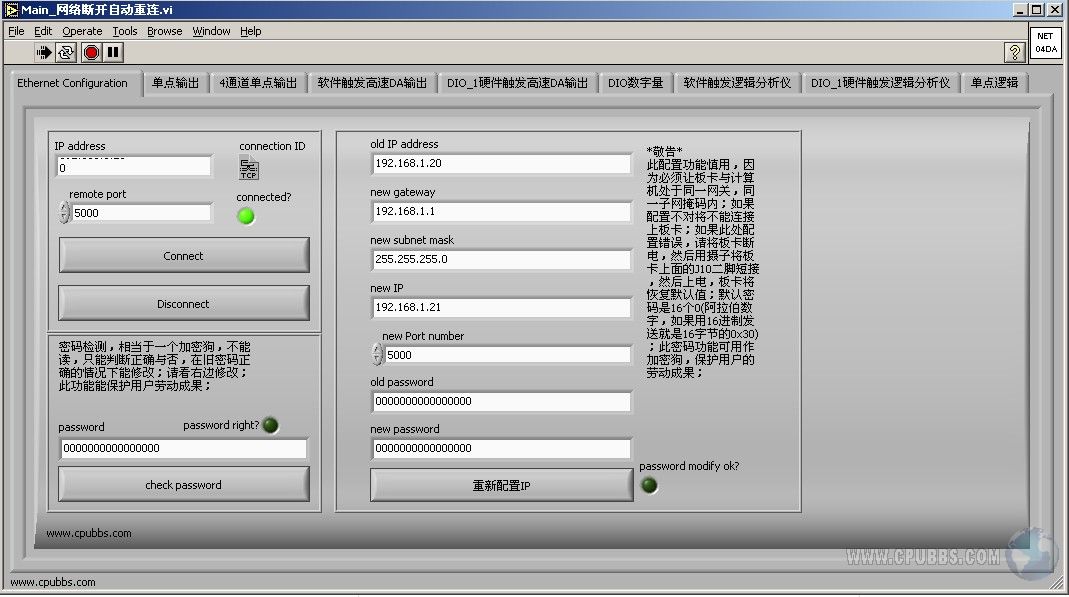

采集卡是以服务器形式存在，IP，端口，密码均可以更改及恢复成默认值；用户可以通过简单的路由器配置，即可实现远程访问和控制（即让外网的网络能访问本地局域网内的采集卡，实现公网连接的功能）；

板卡为保护内部资源，仅允许同时一位用户连接（因为如果多用户连接的情况下，不同用户将参数配置成不同功能，这样极易导致系统参数不断变化，导致用户间参数要求不同，所以我们只允许一位用户连接，然后当用户断开后，另一位用户可以通过软件自动连接上去）；安全性高；

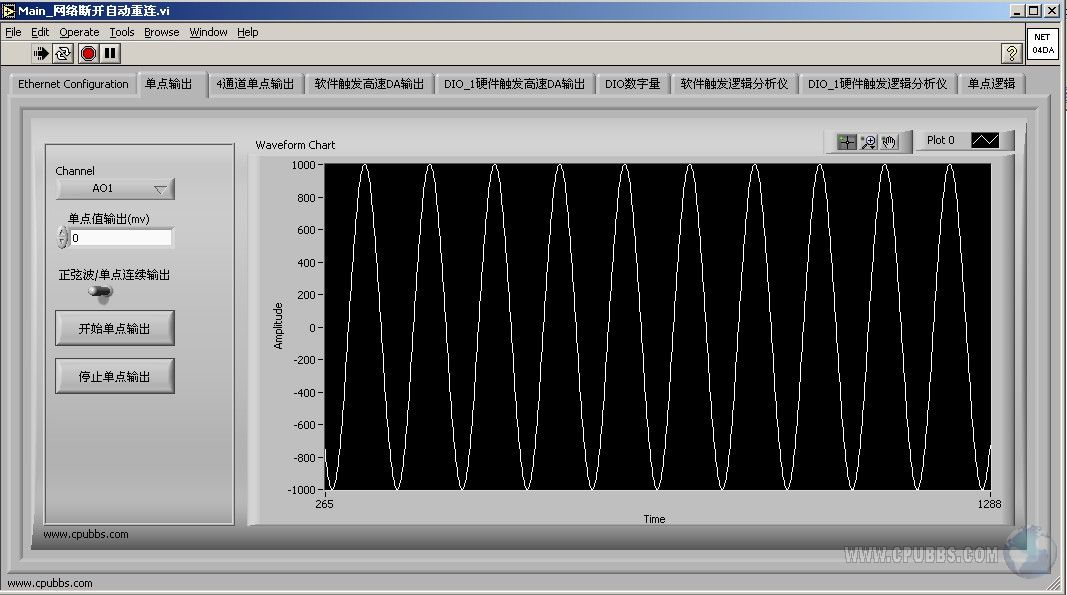

以太网是每种操作系统上面均有的，所以以太网板卡是跨平台的，只要在相应的操作系统里面发相应的通信协议即可，我们的附件内有通信协议文档及演示程序；

价格定位为：900元；

如果需要外壳的话需要加60元（图片见下面的附件，默认不配外壳）；


联系我们：http://www.cpubbs.com/market/show_mation.php?action=shann&shannid=2

(每年用量超过100套的用户，改动不大的功能前提下，可以向我们要求免费定制，定制门槛极低)；

NET04DA.rar (3.44 MB,)




























感谢您选用我们的数据采集卡，谢谢！另外我们还有其他型号的USB数据采集卡，以太网数据采集卡，谢谢！
