基于 VM1302的双路100G光纤PCIe4.0X16加速计算卡

一、产品概述

      基于Xilinx芯片方案基础上研发的一款双口100 G FPGA光纤以太网PCI-Express v4.0 x16智能加速计算卡，该智能卡拥有高吞吐量、低延时的网络处理能力以及辅助CPU进行网络功能卸载的能力，达到最大化地节约CPU算力，降低CPU占用同时也降低功耗。光纤连接器为QSFP28，支持100G支持以太网等协议。

      两路光纤分别支持1分4个1G/10G/25G。独立时钟使用。

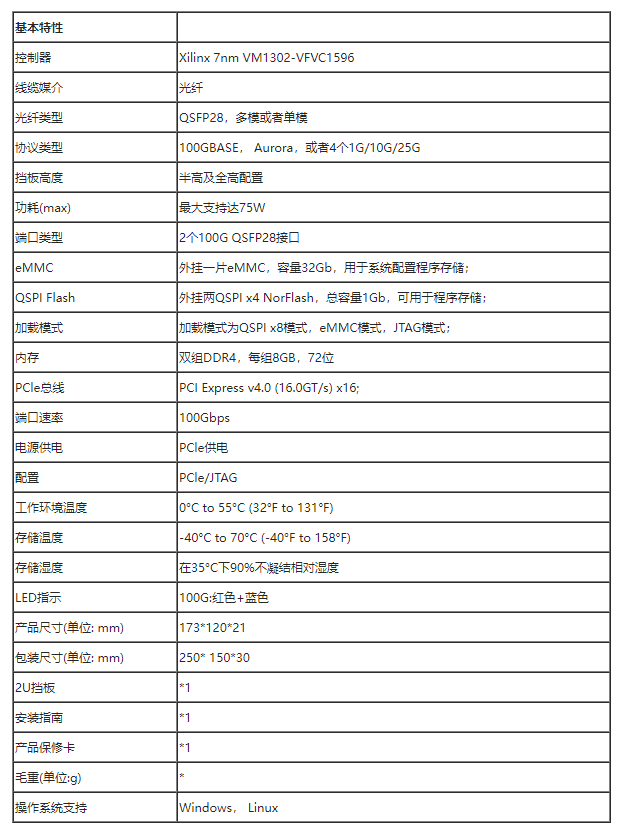

基本特性

控制器

Xilinx 7nm  VM1302-VFVC1596

线缆媒介

光纤

光纤类型

QSFP28，多模或者单模

协议类型

100GBASE， Aurora，或者4个1G/10G/25G

挡板高度

半高及全高配置

功耗(max)

最大支持达75W)

端口类型

2个100G QSFP28接口，支持100G以太网接口，

GTY支持1G、10G、25Gbps 线速率

PCle总线

PCI Express v4.0 (16.0GT/s) x16;

PL 内存

双组DDR4，每组8GB，72位

PS eMMC

外挂一片eMMC，容量32Gb，用于系统配置程序存储；

PS QSPI Flash

外挂两QSPI x4 NorFlash，总容量1Gb，可用于程序存储；

PS UART

1路RS232，uart 转USB接口

PS 以太网

1路千兆以太网，RJ45

加载模式

加载模式为QSPI x8模式，eMMC模式，JTAG模式；

电源供电

PCle供电

配置

PCle/JTAG

工作环境温度

0°C to 55°C (32°F to 131°F)

存储温度

-40°C to 70°C (-40°F to 158°F)

存储湿度

在35°C下90%不凝结相对湿度

LED指示

100G:红色+蓝色

产品尺寸(单位: mm)

173*120*21

包装尺寸(单位: mm)

250* 150*30

2U挡板

*1

安装指南

*1

产品保修卡

*1

毛重(单位:g)

*

操作系统支持

Windows， Linux
