USB1208LS: 8KHz/s 采样,8路单/4路双,4K缓存, 2路DA,20I/O 价格:980元 USB1208FS: 50KHz/s 采样,8路单/4路双,4K缓存, 2路DA,20I/O 价格:2580元 USB1208HS: 1MHz/s 采样,8路单/4路双,4K缓存 ,20I/O 价格:4980元 USB1608FS: 200KHz/s 采样,8路同步采采集卡, 4K缓存, 20I/O 价格:2980元
型号:USB1608FS 不死机,即插即用, 免费赠送价值9800元,专业级波形连续记录、绘图、分析、示波器软件
(提供高校实验教学指导模块及实验指导书)。

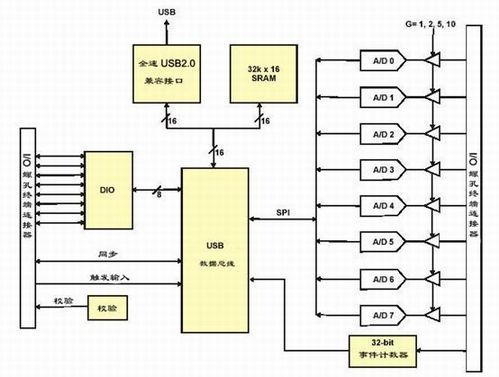

USB-1608FS 是USB2.0接口无源数据采集卡,有8个独立A/D通道,16Bit模拟量输入,它的外型非常小巧,所有信号输入输出都是通过带螺丝的接线端子连接.
硬件技术指标:
·总吞吐量可达200KSa/s的同步采样率.
·8路独立A/D通道,(可二块同时用构成16通道)16Bit分辨率, 50KHz的采样速率.
·单通道连续采集模式时,任一通道最大连续采样50KSa/s.
·多通道连续采集模式时,单通道最大连续采样100KSa/s,双通道连续采样50KSa/s,三通道连续采样33.3KSa/s,四通道连续采样25KSa/s,以此类推.
·触发模式工作时,8通道都能以50KSa/s采样速率同步采集.
·触发模式工作时,每通道缓存:32KB.
·输入电压范围:±10V,±5V,±2V,±1V.(每通道通过软件选择都能以不同的电压输入)
·8个数字量输入,有外部数字触发输入.
·百分之百的软件控制,没有任何跳线或开关
·不需要外部电源
·提供完整的驱动软件和一些应用软件
·包含LabView驱动 和VB, VC,Delphi程序
·USB1.0和USB2.0兼容驱动程序,支持WINDOWS98/ME/2000/XP.
·尺寸:9cm*8cm*2.6cm
·在恶劣环境下能可靠工作.
·USB2.0接口兼容USB1.1,即插即用,无需外接电源.
·USB1608采集器是便携的,接线端子很容易与外部连线连接.
·主机与接线端子合为一体,不需单花接线端子费用
软件说明:
·USB1608 USB口采集器有强大的软件包,接上就通,用户所想到的应用软件基本都有.
·数据记录仪软件
·示波器软件
·波形发生器软件
·XY绘图软件
·测控分析软件
·生成的数据能直接进入电子表格,Execl.
·用户也能用V++,VB,Delphi自编程控制PMD采集器.
·支持第三方软件,Labview,Softwire.
Matlab,Softwire.DasyLab Softwire
Sanp-Master,Softwire.
免费的TraceDAQ集成了四个虚拟仪器应用软件。
用于图形显示和存储输入数据及产生输出信号,实时记录和显示模拟输入信号,数字输入信号,温度输入信号和事件计数输入。
波形记录仪: 实时记录模拟信号 数字示波器:实时显示模拟信号 函数发生器: 产生模拟输出波形 速率发生器:产生计数输出波形
波形记录:1. 同时采集32个通道数据(多模块级联)。
2. 显示每个通道规定的测量值(如最大值,最小值,周期,频率等等)。
3.用内部软件触发,外部硬件触发,或定时间隔触发。
4.设置每通道报警条件。
5.自动标度通道数据。
6.改变时基观测更多或更少的绘图数据。
7.增加显示绘图说明。
8.保存数据为历史文件(.SCH)或文本文件。
9.输入和绘制二进制(.BIN)和文本数据(.CVS和.TXT)。
10.捕获图形显示到剪裁板。
11.隔离规定的数据用于分析。
12.实时回放采集的波形。
13.存储硬件配置为以后使用。
14.定制波形记录仪显示格式。
15.打印预览图形显示。
示波器: 1. 同时绘制四路采集波形。
2.使用内部软件触发或外部硬件触发采集信号。
3. 分别刻度通道数据。
4. 显示每个通道规定的测量值(如最大值,最小值,周期,频率等等)。
5. 改变时基观测更多或更少的绘图数据。
6. 增加一个参考通道。
7. 增加通道数学运算。
8. 增加水平和垂直测量光标。
9. 保存屏幕显示的数据到历史文件(.OSH) 或文本文件(.CVS 和.TXT)
10.打开和绘置示波器历史文件。
11. 存储硬件配置为以后使用。
12. 捕获图形显示到剪裁板。
13. 定制波形记录仪显示格式。
函数发生器:1. 产生多达十六路模拟信号输出。
2. 规定波形输出模式(如正弦,方波,三角波,平坦,脉冲,梯度,随机和任意)。
3. 完成线性和对数扫描。
4. 改变的相位,占空比,速率倍数和波形的门限比例。
5. 从存储在文本文件中(.CVS或.TXT)的数据产生任意信号。
6. 改变波形的幅值和DC电平。
7. 改变信号的基频。
8 波形输出预览。
9. 存储硬件配置为以后使用。
10. 定制波形记录仪显示格式。
速率发生器: 1.产生多达二十路事件计数输出,连续脉冲。
2. 改变计数器的频率,占空比,和初始状态。
3. 改变支持硬件定时器输出频率。
4. 存储硬件配置为以后使用。
5. 定制波形记录仪显示格式。
用USB-1208和USB1608系列多通道USB采集卡结和Sigview软件构成一套完整的实时信号频谱分析系统。强大的宽范围FFT频谱分析工具,它能够对信号进行实时谱分析、数据统计、可视化模拟。通过我公司USB-1208和USB1608系列多通道USB采集卡获取数据;实时显示、信号分析、控制,优化的FFT算法;交叉谱分析;滤波;实时信号运算等。
软件特性:
● 实时数据显示,信号分析和控制,用户可对活动信号操作,并立即观测结果。
● 用多种格式输入和输出信号文件,如WAV, MP3, ASCII, WMA, AIFF, SND 8/16/32比特二进制格式。
● 优化的FFT算法,具有精细参数调解和各种前置和后处理选项,具有各种窗体选项,零点填充,功率谱和PSD自动平均,频谱峰值测量。
● 强大的频谱图形显示,FFT功能。
● 双通道信号分析(交叉频谱,相干,校正)。
● 信号滤波(带通,低通,高通)。
● 实时数学运算(加、减、乘、除、比例、优化)。
● 图形化的框图环境,改善复杂信号分析系统的效率。
● 各种统计功能,峰值保持,平均,平化,移动的线性趋势,可能性分布,重要信号参数的实时显示。
● 信号发生器包括正弦,白噪声和尖噪声步进信号等。
应用领域:
1.振动分析
2.通用全频道声音分析
3.通讯信号分析(无线电通讯,无线传输,声学传输)
4.地震信号分析
5.计算数学研究
6.金融趋势分析
7.语音信号分析
8.噪音检测,分析和消除
9.信号和电子智能分析
10. 医学信号分析(ECG,EEG)
11. 统计数据分析
12.高校教学实验
精巧﹑时尚﹑先进的1608FS 同步USB口采集器
