Labjack U12 USB数据采集卡
Labjack 其它五款 USB 数据采集卡:
labjack U3 50KHz采样,12位分辨率 , 16路模入,2路模出,20路I/O , 二次开发,labview驱动 1580元
labjack U6 、 U6Pro 50KHz采样,16~18位分辨率, 14路模入,2路模出,20路I/O , 二次开发,labview驱动 3500元
labjack UE9 、UE9 Pro 50KHz采样,12~16位分辨率, 14路模入,2路模出,23路I/O , 二次开发,labview驱动,以太网接口 5980元
labjack T7 、T7 Pro 100KHz采样,16~24位分辨率, 14路模入,2路模出,23路I/O , 二次开发,labview驱动,以太网接口wifi 接口 5980元

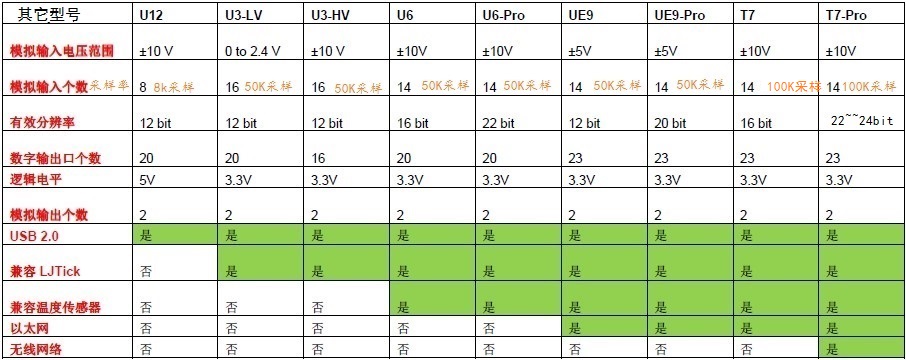

指标图示:
JK-U12 基于USB口多功能数据采集控制模块,极高的性能价格比。
能很好与Labview、MatLab、TestPoint、VB、VC连接,并有大量的应用程序用于Labview教学。
能支持lunix ,Mac OS 操作系统
技术指标:
8 路单端,4 路差分,12位模拟量输入。
模拟输入范围:±10 V。
可编程增益: 1, 2, 4, 5, 8, 10, 16, 或 20 V/每伏
瞬态采样速率:8192 采样点/秒, 或连续采样速率 1228采样点/秒。
软件或硬件支持定时捕捉。
支持触发捕捉。
2 路模拟量输出。
20 路数字输入/输出 (每路采样速率有50 Hz )
32 位计数 。
看门狗定时功能。
易用的即插即用 USB 口模块。
一个USB口能连接80个 模块。
完全由软件控制,无须跳线或开关。
无需电源支持。
包括全套软件和驱动程序。
包括 LabVIEW VIs 驱动,及用Labview编制的
(示波器,频谱,记录仪,波形发生器源程序)
软件环境Windows 98SE, ME, 2000, 或 XP。
模拟量输入
U12 模块有 8 个接线端子用于模拟量输入(AI0-AI7),并且能组合成8 路单端通道, 4路差分通道,每路输入范围在 ±10 V之间, 12位的分辨率,输入电流偏差为±90 mA, 差分通道能利用低噪声高精度可编程增益提供高达20倍的增益,并能达到超过16位的有效分辩率。 模拟输入在工厂被校准,校准的常数被存储在不易失的存储器中,它们可很容易地在任何时候修正。
U12模块能用软件和硬件定时捕捉,当用软件定时捕捉时,(调用和应答),PC机发送一个命令到U12模块,U12模块以数据方式应答, U12模块能以每通道50点/每秒采样进行4通道采集, 当U12模块用硬件定时捕捉时,PC机通过命令方式使U12模块进行瞬态捕捉或连续捕捉,瞬态捕捉或连续捕捉方式是以先进的晶振精确定时,并且有高速数据缓存,在瞬态方式下,1-4个通道能以4,096采样点/秒捕捉, 以 8,192采样点/每秒存储在数据缓冲区内,数据采集后,数据传送到计算机,当数字量输入改变状态时,硬件触发能配置为瞬态捕捉方式,在连续方式下,1-4个通道能以1200采样点/每秒捕捉和存储数据缓冲区中,同时数据能以连续方式存储到计算机硬盘中。
模拟量输出
U12 模块有 2 个接线端子用于模拟量信号输出(AO0 和AO1),每路模拟量输出电压范围能被设置成0~5V之间,分辨率为10位,用命令或应答方式所控制的模拟量输出每通道速率达50 Hz。
数字量输入/输出
U12模块有20路数字量输入输出,能任意配置输入、输出。有4路数字I/O,能连接到有螺丝的调节的接线端子上,(IO0-IO3),这 4 路有过载、短路的保护装置,当输入/输出时,控制、读命令或应答能以每位50 Hz的速度传输,同样仅输入时,能瞬态高速读取数据和连续读取数据。
其余16通道数字量输入/输出读写/应答,可以通过DB-25连接电缆以每位50 Hz的速度传输,每个通道能接收 25 mA 的电流 (16通道总的电流是200 mA), 并能直接接到继电器上。
计数器
U12模块有一个可用的32位计数器 (在接线端子的 CNT端),计数频率高达1 MHz, 用命令或应答方式所读取的计数器计数速率可达50 Hz。
看门狗定时功能用于无人值手操作
在一特定的时间周期内,如果U12模块没能与PC机通讯,看门狗定时器就能改变数字输入/输出的状态。重新启动PC机,进行可靠的无人值手操作。
便携式输据采集和控制器
当用笔记本电脑时,U12模块可方便的组成便携式数据采集与控制系统,看门狗定时功能允许U12模块与PC机组成的系统进行数据记录时有高可靠性, U12模块设计功耗很低,可从USB口直接取电源, U12模块同PC机一起使用时,也不需要UPS电源支持,当电源功率变低时,也能保持连续操作。
多通道应用
使用USB口集线器,能在一个单一的USB口上连接 80个模块,为低速传输,多通道的应用提供一种廉价方案。
免费的应用软件
包括记录仪和示波器的应用例子软件,记录仪软件有标准的数据记录功能,能读所有的输入,控制所有的输出,实时把数据写入因特网或硬盘,并且当事件触发时发送email,示波器软件是虚拟示波器软件平台。
免费的驱动程序
提供VB、VC的二次开发库(DLL库),包括控件包,和 LabVIEW VIs 驱动的调用函数。
U12模块操作(包括操作的每一步)
每个U12模块需都要有(软件,螺丝起子和USB 口电缆) ,U12模块 安装是非常简单的,仅需要几分钟时间。
通过USB口连接电缆连接U12模块到PC机,用低电平驱动程序,按装Windows 98SE/ME/2000/XP软件,安装是自动进行的。
使用应用程序时,安装用高电平驱动程序。.
选件
U12 模块本身是一个完整的模块,但是有几种选件供选择,1.为 CB25连接电缆在接线端子处,提供一个过载、短路保护装置,2. EI-1022 是一个便宜且容易使用的温度传感器探头,EI-1040 是一个高阻抗高增益单端补偿的双通道信号放大器。
1. 安装…………………………………………………………………………… 5
1.1 硬件安装 ………………………………………………………………. 5
1.2软件安装 …………………………………………………………………. 5
2. 硬件描述…………………………………………………………………… 7
2.1 模拟量输入(AIO—AI7)……………………………………………….
2.2 模拟量输出(AO0&AO1)………………………………………………….
2.3 开关量输出(IO0—IO3)………………………………………………….
2.4 开关量输出(D0---D15) ……………………………………………….
2.5 脉冲记数(CNT) ……………………………………………………….
2.6 测试和效验(CAL—STB) …………………………………………….
2.7 +5V …………………………………………………………………………….
2.8 地(GND) ……………………………………………………………….
3. 应用例子………………………………………………………………………… 14
3.1组态应用(LJconfij) ………………………………………………………………
3.2计数应用(LJcounter)………………………………………………………
3.3函数发生器应用(LJogger) ……………………………………………………………
3.4数据记录仪应用(LJscope) …………………………………………………
3.5示波器应用(LJscope) …………………………………………………………
3.6数据流应用(LJstream) ………………………………………………………………
3.7测试应用(Ljtest) ……………………………………………………………………
4. 参考程序 ……………………………………………………………………………. 24
4.1(AlSample) …………………………………………………………………………
4.2 (AlBurst) …………………………………………………………………………
4.3 (AlStreamStart)…………………………………………………………………………
4.4 (AlStreamRead) …………………………………………………………………………
4.5 (AlStreamClear)…………………………………………………………………………
4.6 (AOUpdate) …………………………………………………………………………
4.7 (Bits To Volts)…………………………………………………………………………
4.8 (Volts To Bits)…………………………………………………………………………
4.9 (Counter) …………………………………………………………………………
4.10 (Digitall O)…………………………………………………………………………
4.11 (GetDriverVersion)…………………………………………………………………………
4.12 (GetErrorString)…………………………………………………………………………
4.13 (GetFirmwareVersion)…………………………………………………………………………
4.14 (GetWinVersion)…………………………………………………………………………
4.15 (ListAll)………………………………………………………………………………..…
4.16 (LocallD)…………………………………………………………………………………
4.17 (NoThread)……………………………………………………………………………….
4.18 (ReEnum)………………………………………………………………………………..
4.19 (Reset) ……………………………………………………………………………………
4.20 (Watchdog)………………………………………………………………………………
4.21 (ReadMem)……………………………………………………………………………..
4.22 (WriteMem)…………………………………………………………………………….
4.23 (BuildOptionBits)(ActiveX only)………………………………………..
4.24 (FourPack (ActiveX only)………………………………………………………
4.25 错误码描述(Description of errorcodes) …………………………………………….
A.技术指标 ………………………………………………………………………… 41
1. 安装
Labjack U12采集模块需要PC机运行在Windows98SE,Me,2000,或XP操作系统下。
1.1硬件安装
把Labjack U12采集模块通过电缆连接到PC机的USB口或USB Hub 上,电源通过USB口取得,
当Labjack U12采集模块接通后,LED指示闪烁4次关闭。
1.2软件安装
Windows操作系统中含有USB口的驱动,但是它是低水平的驱动,高水平的驱动还需要接手发数据。
Labjack U12采集模块需要高水平的驱动,在配售的CD盘中有高水平的驱动,例子源码,和例子应用。
插入CD盘,安装软件之前,把所有应用程序关闭,这时要安装的程序自动开始,如果安装不是自动的,
用户需手动单击二次LabjackVxxx.exe程序。
当Labjack U12采集模块程序安装完后,开始设置NI公司Labview运行引擎(LVRTE),(注:应用程序
与运行引擎结合,才能创建可自运行的应用程序。LVRTE需要应用程序:Ljconfig,Ljlogger,Ljscope,和
Ljtest, 安装完程序后,如果提示重新启动,最好清除一下病毒,以免受病毒干扰,如果运行应用程序有
麻烦,建议重新安装Labjack U12采集模块软件。
然后运行测试程序,选择“Test Fixture Installed”,不选“Continuous”,按运行(RUN)按钮,安步骤进行
测试。
1. 硬件描述
Labjack U12采集模块外观如下:
USB连线、DB25数字连接口、LED状态灯、30个接线端子。
2.1 AIO-AI7
2.2AO0&AO1
2.3 IO0-IO3
2.4 D0-D15
2.5 CNT
2.6 CAL-STB
2.7 +5V
Labjack U12采集模块有一额定+5V的外部电源支持,电源可从接线端子或DB25口+5V针得到,
多数台式机自身的USB口对模拟量输出,数字量输出是450MA电流,笔记本电脑的输出的电流
小一些大约50MA。
2.8 地(GND)
Labjack U12采集模块接线端子的“地”和DB25口的“地”,是一个供用的“地”。
应用例子
3.1组态应用(Ljconfij)
3.2计数应用
3.3函数发生器应用
3.4数据记录仪应用
3.5示波器应用
3.6数据流应用
3.7测试应用
2. 参考程序
