阿尔泰科技PCI8554B示波器卡2路150M高速模拟信号采集卡AD卡
| 模拟量输入 | 通道数 | 单端2路 |
| 精度 | 14位 | |
| 采样频率 | 150MS/s | |
| 模拟带宽 | 70MHz | |
| 存储器深度 | 2GB的DDR2存储器 | |
| AD量程 | ±5V，±1V | |
| 触发源 | 软件触发、ATR触发、DTR触发、Trigger信号触发 | |
| 耦合方式 | 直流、交流 | |
| 模拟输入阻抗 | 1MΩ（50Ω可定制） | |
| 支持多卡同步 | ||
| 软件自动校准 | ||
PCI8554B是一种基于PCI总线的同步采集卡。该板卡提供2路单端模拟量输入，14位ADC采样精度。本板卡的主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。
性能描述

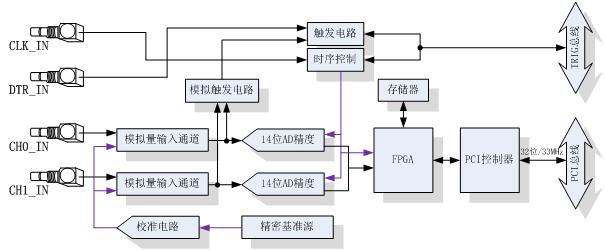

PCI8554B系统框图主要由信号调理、AD转换、自校准、FPGA控制、触发控制、时钟控制等模块组成。
ADC模块可实现对2路单端模拟量信号的同步采集。核心采用14位ADC转换芯片，可实现对2通道的同步转换，转换速率最高为150MS/s，输入量程为±5V、±1V。
